1.管道井和电井

管道井和电井:必须在黑暗中完成,不留死角,使房间大小相同,明暗处有亮点;管壳必须堵塞,管道,桥梁,母线穿过墙壁,必须关闭板的根部。


电井和管井施工模板


在预埋主体之前,应对其进行规划和重新安排。

管道井二次加深设计布置图


项目现实




管道安装效果

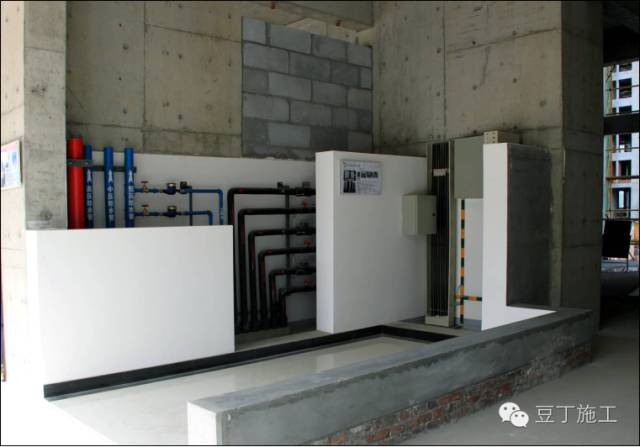

电井的布置和安装效果

电气井桥和母线穿过地板关闭门




2.管道穿过墙壁,板块的根部关闭。





3,电梯机房开孔



钢丝绳孔闭口



电梯室


钢丝绳孔闭口



示例练习


项目现实

如果机房采用细混合土作为表层,为了保护主排水沟,在使用过程中不损坏太阳角,施工过渡可以采用砌块材料进行施工。首先加固排水沟周围的砌块,然后构造表面层以确保砌块与混凝土之间的无缝性。

设备周围的排水实践





设备周围的U-PVC排水沟首先进行喷砂处理,然后进行地面层施工。 U-PVC管与混凝土的接触面必须经过预抛光,以确保施工后不会空着。





小型排水沟,在设备周围的地面上铺有石头或瓷砖结构


电缆沟模板



1.过去,当根据Atlas构造电缆沟时,图案盖安装得比配电室的地面高,并且存在高地差。

2.盖板与地面齐平时,用水泥砂浆封口,容易破碎,损坏严重。

改进规划实践:为了避免铺设在地面后沟槽图案覆盖层的不均匀性,当角钢埋在电缆沟侧面时,最好在内侧焊接Φ6圆钢,并且地面层与圆钢的上部齐平。焊接角钢和圆钢时,应采用地面单面焊接。双面焊接容易造成盖子的不均匀铺设。
